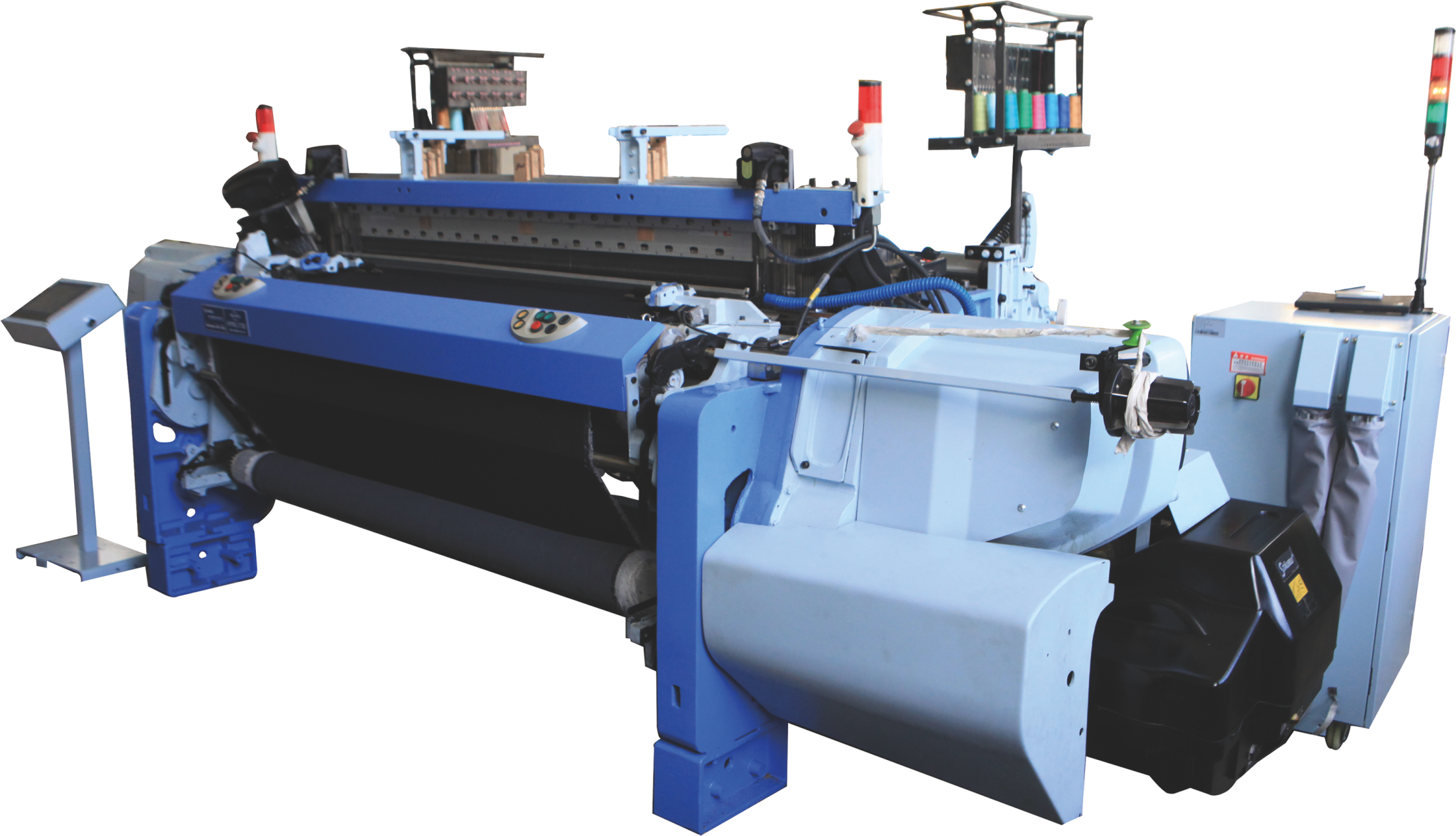

JWG1732剑杆织机

       JWG1732剑杆织机是新研发的一款数字化高速剑杆织机，具有高速、高效、高自动化、节能等特点，该机具备了国际主流机型的功能，采用模块化设计理念，结构简单，操作方便，适用于以棉、毛、麻、丝以及混纺、合纤为原料的织物的高速织造，广泛应用于服装面料、装饰用布以及工业用布等各种织造领域。JWG1732剑杆织机是一款生产转速能达到600转/分的剑杆织机。

结构特点：

       1、坚固的机架

       两块铸铁箱式墙板通过坚固的主梁连在一起，筘座由位于织机主梁中部的两副共轭凸轮及凸轮从动件驱动，筘座由高硬度的铝合金制成，并通过配重达到平衡。优良的刚度和低振动性赋予织机异乎寻常的稳定，可以保证织造出来的织物在整个幅宽上风格一致，并且可以织造厚重织物。

       2、优化的剑头运动

       优化设计的空间四连杆机构，使得引纬加速度最优，纬纱张力变化最小，能更好地适应高速引纬，提高生产效率。引纬梭道可配带导钩系统和自由飞翔系统。

       3、精密的打纬机构设计

       打纬机构设计在织机的主梁中部，增强了打纬机构的刚性，增大了打纬力，因此可以轻松织造布面覆盖系数很高的织物，同时可以保证织造出来的织物在整个幅宽上风格一致。

       4、主电机

       主传动采用超级油冷马达，织机无需皮带、离合器和刹车盘，由主电机直接驱动，减少传动链，可节能15%以上。

       5、电子送经和电子卷取

       由带抱闸伺服电机单独驱动的电子送经和电子卷取系统通过编码器实现同步，高灵敏的张力传感器控制经纱张力，实现恒张力织造。软件支持的开车痕补偿程序，有效地减少开车痕，提高织物质量。可以实现变速、变纬密、停撬等功能。

       6、寻纬机构

       寻纬时通过液压传动装置将主机与多臂连接分开，由主马达在慢速状态下直接带动多臂运动实现寻纬，动作准确，确保织物不出现错花。同时可以实现平综时间根据设定自动调整。

       7、电子绞边织边系统

       采用电子绞边独立织边系统，平综时间可以任意设定，减少两片织废边综框，尽可能地利用有限的多臂连杆织造复杂织物组织。

       8、选纬器

       每一个选纬指由独立的步进电机驱动，在剑头夹住纬纱后选纬指立即回到中间位置，使纬纱保持张力恒定。

       9、润滑系统

       采用集中润滑系统，由独立的电机驱动强制润滑，高精度的过滤器保持了润滑油的清洁。润滑系统配有一个储能缸，能较快地给找纬油缸补油，保证寻纬时间低于2秒。循环润滑配有水冷系统，可有效降低油温确保良好的润滑，延长机件寿命。整个润滑系统由电气控制系统监控，使得织机的维护保养更为方便，运行更加可靠。

       10、电气控制系统

       采用先进的32位单片机全数字化控制，CPU集中运算处理各种运行数据，实现断经、断纬、多纬、缺纬等定位停车，织物花型、张力、纬密、转速等工艺参数均由显示屏输入，有自动平综以及各种故障自我诊断和报警功能，使得操作更加方便、人性化，可以通过现场总线实现织机联网控制、管理。

       11、操作简单、品种变换方便

       综框平综时间可以在显示屏设定，织机自动实现调整平综时间。

       根据纬纱不同及织物要求可以实现变速、变纬密以及停撬等功能。

       具有储纬器切换装置，即使筒子架或某个储纬器上发生断纬，织机也会不停车继续织造。

       可采用上挂式综框连接，综框高低、调整和品种更换都很方便。

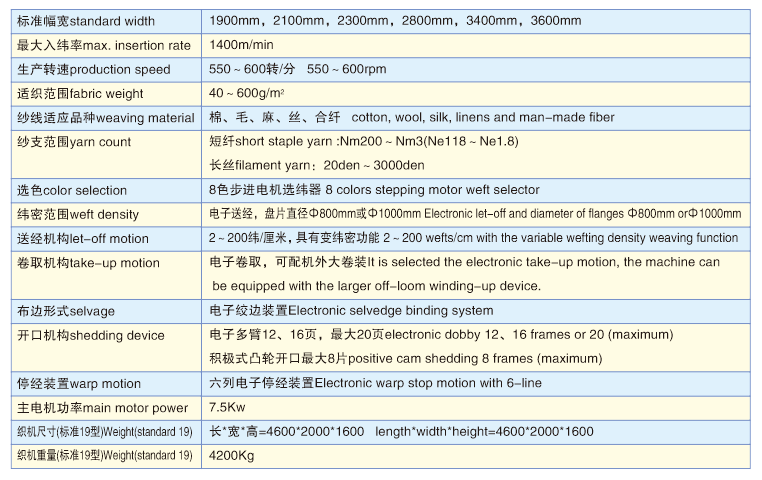

主要技术参数：
